Ik heb al diverse schemas voorbij zien komen maar heb een specifieke vraag over type B ECU

Wat moet ik hiermee op de originele 2H kabelboom ??



Hat man die neue Version des 5-poligen 2H-Steckers hat, dann muss man folgende Kabel anhand der oben aufgeführten Funktionen miteinander verbinden:

Kabelfarbe am 5-Poligen Stecker vom 2H-Kabelbaum Kabelfarbe am 3-/4-Poligen Stecker vom G60-Kabelbaum Funktion
Rot Rot/Gelb (dick) Steuerung der Einspritzleiste
Gelb/Blau Rot/Gelb (dünn) Schalteingang Kraftstoffpumpenrelais
Rot/Weiss Rot/Weiß Lambda Heizung
Schwarz/Gelb Schwarz/Gelb Stromversorgung Steuergerät und LSV/Zigarre
Rot/Schwarz Rot/Grün Klemme 50
--- Gelb Diagnoseleitung des G60-Steuergeräts, wird nicht benutzt und bleibt frei
--- Schwarz/weiß Stromversorgung Digifantrelais, wird nur für alte Steuergeräte mit B benötigt, ist sonst nicht belegt, wird nicht benutzt und bleibt frei

__________________
Superdub Sleutelhanger en Stickerpakket kopen ? PM
--------------
1986 Golf Callaway Turbo GTI BBS
1991 Golf Cabriolet Sportline.
--------------

Gewoon je g60 boom aansluiten op de 5 polige stekker van je 2h boom die bij je ecu zit.

__________________
toerental versterkers, Voor bij 20vt, tdi, in mk 1 mk2 info pb.

Immo off voor de digi 3.8 en me7
Digi. Edc15 Edc16 me7.xx med 9.1


KABELBOOM OP MAAT vag only.

Dat was ik van plan en heb ook de stekkers gekocht om de adapter te maken volgens Wiki

Maar omdat er specifiek word geschreven de zw/w kabel is alleen voor ecu typ B
Met de paarse sticker dus
En die heb ik , moet ik deze aansluiten en zoja waarop

__________________
Superdub Sleutelhanger en Stickerpakket kopen ? PM
--------------
1986 Golf Callaway Turbo GTI BBS
1991 Golf Cabriolet Sportline.
--------------

Kijk ff topic mk1 G60 on air.

__________________
toerental versterkers, Voor bij 20vt, tdi, in mk 1 mk2 info pb.

Immo off voor de digi 3.8 en me7
Digi. Edc15 Edc16 me7.xx med 9.1


KABELBOOM OP MAAT vag only.

Thanks,

Nog een vraagje aangezien jij waarschijnlijk meer weer van kabelbomen en sensoren

Ik wil een 2H gasklephuis gebruiken maar die heeft geen vollast verrijking
Kan ik de sensoren van de PG overzetten ?

Op beide zitten 2 sensoren iig bij stationair en vollast maar volgens schema 2H digifant2 wordt alleen -ground en stationair aan ecu doorgegeven

Stekker is wel 3 pool alleen 2 pinnen bezet ipv 3 bij de G60

__________________
Superdub Sleutelhanger en Stickerpakket kopen ? PM
--------------
1986 Golf Callaway Turbo GTI BBS
1991 Golf Cabriolet Sportline.
--------------

Ik heb het verschil al gevonden dus zal vanavond wel passen of ik misschien de sensoren set compleet kan overzetten.

het gaat in beide schemas om F60 en F80 nullast en vollast.

digifant1



digifant2

__________________
Superdub Sleutelhanger en Stickerpakket kopen ? PM
--------------
1986 Golf Callaway Turbo GTI BBS
1991 Golf Cabriolet Sportline.
--------------

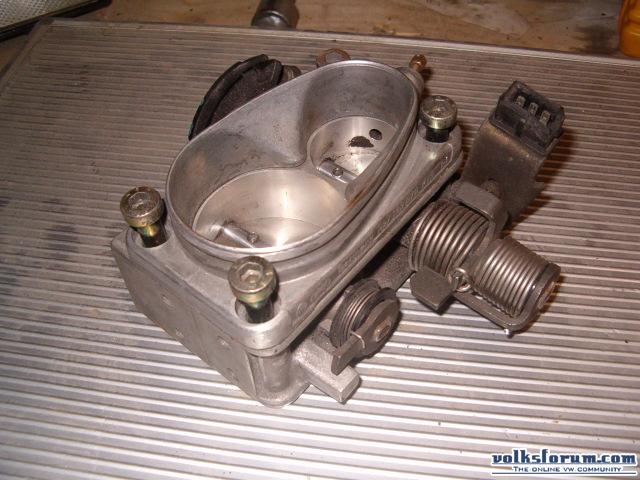

Ik kom net een oud topic tegen en zie een foto van een 16v gasklephuis
Is dat voorop een pasplaat naar ovale aansluiting ?

En ik zie ook 3 aansluitingen op de positiesensorstekker , wie helpt me verder ?

__________________
Superdub Sleutelhanger en Stickerpakket kopen ? PM
--------------
1986 Golf Callaway Turbo GTI BBS
1991 Golf Cabriolet Sportline.
--------------

Dat voorop is inderdaad een pasplaat . Maar wat wil je bereiken met een andere gasklep. Misschien heb ik er overheen gelezen?

__________________
toerental versterkers, Voor bij 20vt, tdi, in mk 1 mk2 info pb.

Immo off voor de digi 3.8 en me7
Digi. Edc15 Edc16 me7.xx med 9.1


KABELBOOM OP MAAT vag only.

Ik heb de ovale aansluiting op mijn intercooler elbow van Callaway
En kom ik met de G60 bypass uitgang te kort op de turbo
Wat weer aansluiting op intercooler in de weg zit

__________________
Superdub Sleutelhanger en Stickerpakket kopen ? PM
--------------
1986 Golf Callaway Turbo GTI BBS
1991 Golf Cabriolet Sportline.
--------------

k heb nog wel zon gasklep met losse plaat liggen dacht ik...

__________________
1984 VW Golf mk1 GTI Pirelli Schrick turbo

2000 Seat Arosa 1.4MPI

Mike das is fantastisch !!! laat maar snel weten


voorbeeldfotos voor degenen nog steeds denken

stage 2 en 3 systeem met intercooler




stage 1 systeem zonder intercooler
